Sintesi delle specifiche
-
Temperatura di processo
-50 … 400 °C
(-58 … 752 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 10 bar
(Vuoto … 145 psi)
Campo applicativo

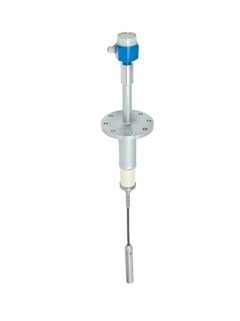

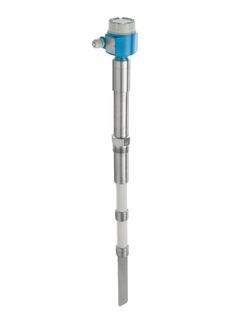

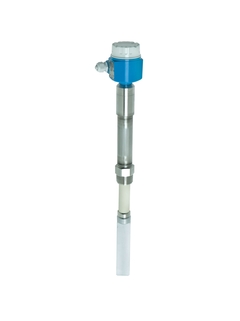

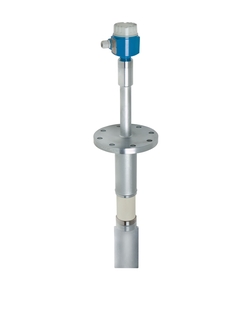

Solicap FTI77 è una sonda a stiletto/fune parzialmente isolata per il controllo di livello di solidi con granulometria da fine a grossa. Offre la massima affidabilità grazie alla sua compensazione attiva dei depositi ed è adatto per una vasta gamma di applicazioni grazie alle numerose certificazioni e omologazioni. Grazie alla sua costruzione robusta, può essere utilizzata anche in applicazioni con elevati carichi laterali (fino a 800Nm - versione a stiletto), alte temperature e fluidi abrasivi.
Per applicazioni con carichi laterali molto elevati (fino a 800Nm per la versione a stiletto) e applicazioni con fluidi abrasivi.
Attacchi al processo: flangiati o filettati
Campo di misura: da 0,2 a 20 metri (da 20 a 787")
Temperatura: da -50 a + 400°C (da -58 a + 752°F)
Pressione: da -1 a +10 bar (da -14.5 a 145psi)
Certificazione internazionale per aree con pericolo di esplosione, SIL
Vantaggi
Design estremamente robusto per condizioni di processo particolarmente difficili
Facile e veloce messa in esercizio. La taratura viene eseguita con la sola pressione di un pulsante
Utilizzo universale grazie alla vasta gamma di certificati e certificazioni di cui dispone
Protezione contro le sovratensioni a due stadi contro le scariche statiche provenienti dal silo
Compensazione attiva alla formazione di depositi, per solidi con tendenza all'impaccamento
Utilizzo in sistemi che richiedono sicurezza funzionale secondo SIL2/SIL3
Riduzione dei costi di stoccaggio, grazie alla possibilità di accorciare sia la versione a fune, sia la versione a stiletto
Video
Selezione Xpert
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
| Selezioni FLEX | Eccellenza tecnica | Semplicità |
|---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
Loading alternative products
Predecessore
Storie di successi
I più scaricati
-
-
Manuale operativo (BA)
Solicap S FTI77 Operating Instruction
Versione inglese - 10/2015
Capacitive point level switch
EN IT 28/10/201505/03/201027/04/200914/04/2009Lingua:
Inglese
Versione:
28/10/2015
Dimensione del file:
2.4 MB
Nome del file:
BA00381FEN_13.15.pdf
-
-
-
Informazioni tecniche (TI)
TI Solicap S FTI77
Versione italiana - 09/2024
Capacitivo
EN IT 05/09/202425/09/2023Lingua:
Italiano
Versione:
05/09/2024
Dimensione del file:
1.5 MB
Nome del file:
TI01561FIT_0224-00.pdf
-
41 documenti
-
-
Informazioni tecniche (TI)
TI Solicap S FTI77
Capacitivo
EN IT 05/09/202425/09/2023Lingua:
Italiano
Versione:
05/09/2024
Dimensione del file:
1.5 MB
Nome del file:
TI01561FIT_0224-00.pdf
-
-
-
Informazioni tecniche (TI)
Solicap S - FTI77 Technische Information
Robust point level switch for applications with bulk solids and very
high temperaturesEN IT 05/03/201027/04/200914/04/2009Lingua:
Inglese
Versione:
05/03/2010
Dimensione del file:
2.2 MB
Nome del file:
TI433FEN_0110.pdf
-
-
-
Manuale operativo (BA)
Solicap S FTI77 Operating Instruction
Capacitive point level switch
EN IT 28/10/201505/03/201027/04/200914/04/2009Lingua:
Inglese
Versione:
28/10/2015
Dimensione del file:
2.4 MB
Nome del file:
BA00381FEN_13.15.pdf
-
-
-
Manuale operativo (BA)
BA Solicap S FTI77
Capacitivo
EN IT 05/09/202425/09/2023Lingua:
Italiano
Versione:
05/09/2024
Dimensione del file:
2.9 MB
Nome del file:
BA02078FIT_0224-00.pdf
-
-
-
Short Instruction (KA)
Solicap S FTI77
Interruttore di livello capacitivo
EN IT 01/09/2021Lingua:
Italiano
Versione:
01/09/2021
Dimensione del file:
1 MB
Nome del file:
KA01490FIT_0120.pdf
-
-
-
Short Instruction (KA)
Exchange of probe weights for Solicap M FTI56 (FTC53) and Solicap S FTI77
Exchange of probe weights for Solicap M FTI56 (FTC53) and Solicap S
FTI77EN IT 19/05/2021Lingua:
Inglese
Versione:
19/05/2021
Dimensione del file:
136.9 KB
Nome del file:
KA00658FA2_0510.pdf
-
-
-
Istruzioni di montaggio (EA)
Electronic insert FEI5x Installation Instruction
Liquicap M, Solicap M/S
EN IT 05/04/2013Lingua:
Inglese
Versione:
05/04/2013
Dimensione del file:
643.1 KB
Nome del file:
EA01077FA2_0113.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Solicap S FTI77
ATEX:
II 1 D Ex ia IIIC T80°C TEN IT 15/02/202115/04/201601/04/201501/01/201001/03/2009Lingua:
Italiano
Versione:
15/02/2021
Dimensione del file:
441.9 KB
Nome del file:
XA00486FIT_1520.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Solicap S FTI77
Ex ia IIIC T80°C T<sub>500</sub>130°C Da
Ex ia/tb IIIC T90°C Da/Db
Ех ia/tc IIIC T90°C Da/DcEN IT 04/07/202211/04/202213/06/2018Lingua:
Inglese
Versione:
04/07/2022
Dimensione del file:
439.3 KB
Nome del file:
XA01654FEN_0322-00.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
XA Solicap S FTI77
Ex ia IIIC T80°C T<sub>200</sub> 130°C Da
Ex ia IIIC T80°C T<sub>200</sub> 130°C Da/Db
Ex ia/tb IIIC T90°C Da/DbEN IT 17/06/2024Lingua:
Inglese
Versione:
17/06/2024
Dimensione del file:
538.3 KB
Nome del file:
XA03262FEN_0124-00.pdf
-
Cerca parti di ricambio per numero disegno
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F13 Ex Alu, gasket
-
Coperchio
Numero disegnoCodice d'ordine2052002698 -
-
Deckel F17 (M72) mit O-Ring gr-Al
-
Coperchio
Numero disegnoCodice d'ordine2052002699 -
-
Cover T13 Alu, gasket EPDM
-
Coperchio
Numero disegnoCodice d'ordine2052006903 -
-
Coperchio F16 grigio, PBTP, guarnizione
-
Coperchio
Numero disegnoCodice d'ordine2052025606 -
-
Cover F15 316L, gasket
-
Coperchio
Numero disegnoCodice d'ordine2052027000 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Coperchio
Numero disegnoCodice d'ordine2552007103 -
-
Deckeldichtung für Gehäuse F16 (5)
-
Guarnizione
Numero disegnoCodice d'ordine2152004137 -
-
Dichtungsset EPDM Deckel F13/F17(10St)
-
Guarnizione
Numero disegnoCodice d'ordine2152004277 -
-
Set di guarniz. EPDM 73.0x3.0, 10 pezzi
-
Guarnizione
Numero disegnoCodice d'ordine2152008495 -
-
Guar. 67.5x2.9x1.5 VMQ/PTFE, 5 pezzi
-
Guarnizione
Numero disegnoCodice d'ordine2152028179 -
-
Cavo F15/F16/F17 vers. separata, FTIxx
-
altri ricambi
Codice d'ordine71084478 -
-
Weight cast Iron,Solicap S, rope 12mm st
-
altri ricambi
Codice d'ordine71114538 -
-
Weight Steel, Solicap M/S, rope 6mm st
-
altri ricambi
Codice d'ordine71114539 -
-
Weight 316L, Solicap M/S, rope 6mm 316L
-
altri ricambi
Codice d'ordine71114540 -
-
Peso 316L, Solicap M/S, cavo 12mm 316L
-
altri ricambi
Codice d'ordine71114541 -
-
Elettronica FEI54, relè DPDT, AC/DC
-
Elettronica
Numero disegnoCodice d'ordine3071025814 -
-
Elettronica FEI55, 8/16mA, 11-36VDC
-
Elettronica
Numero disegnoCodice d'ordine3071025815 -
-
Elettronica FEI57S, 2-fili PFM
-
Elettronica
Numero disegnoCodice d'ordine3071025816 -
-
Elettronica FEI52, PNP, 10-55VDC
-
Elettronica
Numero disegnoCodice d'ordine3071025819 -
-
Elettronica FEI53, 3-12V, segnale
-
Elettronica
Numero disegnoCodice d'ordine3071025820 -
-
Elettronica FEI51, 19-253VAC
-
Elettronica
Numero disegnoCodice d'ordine3071042887 -
-
Elettronica FEI58 Namur
-
Elettronica
Numero disegnoCodice d'ordine3071100895 -
-
Mounting set (2"/pipe 38_V4A
-
altri ricambi
Codice d'ordine919806-1000 -
-
Coperchio protettivo F13/F17/F18/F18
Codice d'ordine71040497 -
Coperchio protettivo custodia F16
Codice d'ordine71127760
