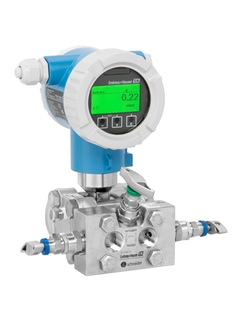

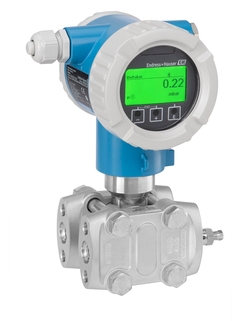

Questo trasmettitore appartiene alla nuova generazione di Deltabar. È robusto e può essere controllato da remoto con l'app SmartBlue tramite connessione Bluetooth sicura. Permette di eseguire la manutenzione basata sulle condizioni per aumentare la disponibilità dell'impianto. Il software è stato ideato pensando alla semplicità d'uso: comprende procedure guidate che guidano l'utente passo passo durante il setup, i test funzionali e le procedure di verifica del dispositivo. La Heartbeat Technology offre funzioni di monitoraggio e verifica che permettono di rilevare eventuali anomalie indesiderate come l'intasamento delle linee di impulso.
Campi di misura della pressione fino a 250 bar (3750 psi) (relativa/assoluta) e 40 bar (600 psi) (pressione differenziale)
Pressione statica fino a 420 bar (6300 psi)
Accuratezza: fino a +/- 0,035%
Vantaggi
La Heartbeat Technology permette di verificare le condizioni del dispositivo durante il processo, aumentando la disponibilità dell'impianto.
Indicazione di stato semplice: il display passa da verde a rosso quando il dispositivo genera un messaggio diagnostico
Riduzione degli errori sistematici: messa in servizio SIL senza errori e test guidati di verifica funzionale dello strumento
Possibilità di controllo wireless tramite l'app SmartBlue, utile in caso di installazione in aree di difficile accesso
Schluchseewerk AG voleva registrare e ottimizzare l'efficienza delle sue turbine nell'impianto di pompaggio di Wehr. Endress+Hauser offre la soluzione ottimale con il suo misuratore di portata a ultrasuoni clamp-on.
Con Netilion Network Insights, i gestori degli impianti idrici di Oberzent ora possono vedere tutti i dati rilevanti del loro sistema idrico su un dashboard basato su cloud, senza doversi recare personalmente negli impianti.
Messer produce idrogeno in un impianto di steam reforming. Lo stabilimento è dotato di numerosi dispositivi di protezione e sicurezza nei punti in cui i valori della pressione sono fondamentali.
"Trasmettitore di pressione differenziale che rileva anomalie di processo come linee d'impulso occluse. Procedure guidate intuitive e chiare per la messa in servizio, i test di prova e la verifica. "
Alimentazione / Comunicazione
Ex d, Ex e, non-Ex: 10.5...35V DC Ex i: 10.5...30V DC
Precisione
Standard: fino a 0.05 % Platino: fino a 0.035 %
Stabilità a lungo termine
0,025 % di URL/anno 0,05 % di URL/ 5 anni 0,10 % di URL/ 10 anni.
Temperatura di processo
-40°C...+110°C (-40°F...+230°F)
Temperatura ambiente
-40°C...+85°C (-40°F...+185°F)
Cella di misura
10 mbar...250 bar (0,15 psi...3750 psi)
Campo minimo tarabile
0.25 mbar (0.00375 psi)
Resistenza a depressione
25 mbar (0,0375 psi)
Turndown max.
100:1
Sovrapressione massima
1600 bar (23,200 psi)
Attacco al processo
NPT1/4-18 RC1/4"
Materiale della membrana di processo
316L, AlloyC, Tantalio, Monel, Oro
Materiale della guarnizione
PTFE, FKM, EPDM, FFKM
Fluido di riempimento
Olio di silicone, Olio inerte
Materiale della custodia
316L, alluminio
Comunicazione
4...20 mA HART PROFINET con Ethernet-APL Tecnologia wireless Bluetooth® e app (opzionale)
Certificati / Approvazioni
ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex
Approvazioni di sicurezza
SIL
Approvazioni costruzione
EN10204-3.1, NACE MR0103, NACE MR0175
Approvazioni per acqua potabile
NSF, KTW
Specialità
Heartbeat Technology, Bluetooth® App SmartBlue per il funzionamento e la manutenzione, Modulo LED, TAG RFID per una facile identificazione, Funzionalità plug and play HistoROM
Principio di misura
Pressione differenziale
Caratteristica / Applicazione
"Trasmettitore di pressione differenziale che rileva anomalie di processo come linee d'impulso occluse. Procedure guidate intuitive e chiare per la messa in servizio, i test di prova e la verifica. "
Specialità
Heartbeat Technology, Bluetooth® App SmartBlue per il funzionamento e la manutenzione, Modulo LED, TAG RFID per una facile identificazione, Funzionalità plug and play
Alimentazione / Comunicazione
Ex d, Ex e, non-Ex: 10.5...35V DC Ex i: 10.5...30V DC
Precisione
Standard: fino a 0,05 % Platino: fino a 0,035 %
Stabilità a lungo termine
0,025 % di URL/anno 0,05 % di URL/ 5 anni 0,10 % di URL/ 10 anni.
Temperatura ambiente
-54°C...+85°C (-65°F...+185°F)
Temperatura di processo
-40°C...+110°C (-40°F...+230°F)
Pressione di processo / limite massimo di sovrapressione
420 bar (6300 psi)
Campo di misura della pressione
10 mbar...250 bar (0,15 psi...3750 psi)
Parti bagnate
316L, AlloyC, Tantalio, Monel Oro
Attacco al processo
NPT1/4-18, RC1/4"
Distanza massima di misura
400 m (1,312 ft) H2O
Comunicazione
4...20 mA HART PROFINET con Ethernet-APL Tecnologia wireless Bluetooth® e app (opzionale)
Certificati / Approvazioni
ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex
Approvazioni di sicurezza
SIL
Approvazioni costruzione
EN 10204-3.1 NACE MR0175, MR0103
Approvazioni per acqua potabile
NSF, KTW
Opzioni
Display touch control
Limiti applicativi
Cella di misura: Metallo saldato
Principio di misura
Pressione differenziale
Nome del prodotto
Trasmettitore di pressione differenziale che rileva anomalie di processo come linee d'impulso ostruite, Procedure guidate intuitive e chiare per messa in servizio, test di prova e verifica
Caratteristiche del sensore
Fluido di riempimento: Olio siliconico, Olio inerte
Caratteristiche del trasmettitore
Modulo LED, TAG RFID per una facile identificazione, Funzionalità plug and play, HistoROM
Materiali delle parti bagnate
316L, AlloyC, Tantalio, Monel, Oro
Variabili misurate
Pressione differenziale
Errore di misura massimo
Standard: fino a 0,05 % Platino: fino allo 0,035%
Campo di misura
10 mbar...250 bar (0,15 psi...3750 psi)
Campo di pressione
420 bar (6300 psi)
Temperatura ambiente
-40°C...+85°C (-40°F...+185°F)
Materiale della custodia del trasmettitore
Alluminio, 316L
Display / Operazione
Display retroilluminato a 4 righe con touch control (funzionamento dall'esterno) Bluetooth® App SmartBlue per il funzionamento e la manutenzione Configurazione tramite display locale e strumenti operativi possibili
Uscite
4...20 mA HART
Comunicazione
HART
Approvazioni Ex
ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex
Sicurezza funzionale
SIL
Certificati e approvazioni metrologiche
Heartbeat Technology
Certificati e approvazioni per pressione
CRN
Certificati dei materiali
EN10204-3.1, NACE MR0175, NACE MR0103
Principio di misura
Pressione differenziale
Nome del prodotto
Trasmettitore di pressione differenziale che rileva anomalie di processo come linee d'impulso ostruite, Procedure guidate intuitive e chiare per messa in servizio, test di prova e verifica
Caratteristiche del sensore
Fluido di riempimento: Olio siliconico, Olio inerte
Caratteristiche del trasmettitore
Modulo LED, TAG RFID per una facile identificazione, Funzionalità plug and play, HistoROM
Materiali delle parti bagnate
316L, AlloyC, Tantalio, Monel, Oro
Variabili misurate
Pressione differenziale
Errore di misura massimo
Standard: fino a 0,05 % Platino: fino allo 0,035%
Campo di misura
10 mbar...250 bar (0,15 psi...3750 psi)
Campo di pressione
420 bar (6300 psi)
Temperatura ambiente
-40°C...+85°C (-40°F...+185°F)
Materiale della custodia del trasmettitore
Alluminio, 316L
Display / Operazione
Display retroilluminato a 4 righe con touch control (funzionamento dall'esterno) Bluetooth® App SmartBlue per il funzionamento e la manutenzione Configurazione tramite display locale e strumenti operativi possibili
Uscite
4...20 mA HART
Comunicazione
HART
Approvazioni Ex
ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex
Sicurezza funzionale
SIL
Certificati e approvazioni metrologiche
Heartbeat Technology
Certificati e approvazioni per pressione
CRN
Certificati dei materiali
EN10204-3.1, NACE MR0175, NACE MR0103
Principio di misura
Pressione differenziale
Nome del prodotto
Trasmettitore di pressione differenziale che rileva anomalie di processo come linee d'impulso ostruite, Procedure guidate intuitive e chiare per messa in servizio, test di prova e verifica
Caratteristiche del sensore
Fluido di riempimento: Olio di silicone, Olio inerte
Caratteristiche del trasmettitore
Modulo LED, TAG RFID per una facile identificazione, Funzionalità plug and play, HistoROM
Materiali delle parti bagnate
316L, AlloyC, Tantalio, Monel, Oro
Variabili misurate
Pressione differenziale
Errore di misura massimo
Standard: fino a 0,05 % Platino: fino allo 0,035%
Campo di misura
10 mbar...250 bar (0,15 psi...3750 psi)
Campo di pressione
420 bar (6300 psi)
Temperatura ambiente
-40°C...+85°C (-40°F...+185°F)
Materiale della custodia del trasmettitore
Alluminio, 316L
Display / Operazione
Display retroilluminato a 4 righe con touch control (funzionamento dall'esterno) Bluetooth® App SmartBlue per il funzionamento e la manutenzione Configurazione tramite display locale e strumenti operativi possibili
