Sintesi delle specifiche
-
Temperatura di processo
-40 … 80 °C
(-40 … 170 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 2 bar
(Vuoto … 30 psi)
max 6 bar/80 psi per EExd/EExde -
Densità minima del prodotto
Rebbi standard: 10 g/l
Rebbi corti: 50 g/l
Campo applicativo

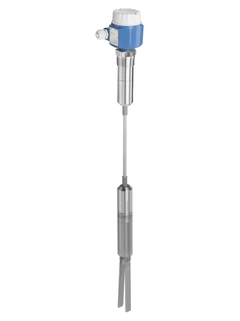

Soliphant M è un interruttore di livello robusto per impieghi in sili con solidi a granulometria fine o polverosi, anche con solidi a bassa densità. Adatto per un'ampia gamma di applicazioni, con certificati internazionali per uso in area con gas o polveri infiammabili. Disponibile con forcella lucidata e custodia in acciaio inox con Tri-Clamp o con custodia in alluminio e forcella rivestita. Dispositivo che non richiede manutenzione, per applicazioni tipiche con: cereali, farina, cacao, zucchero, mangimi, pigmenti, gesso
Interruttore di livello per solidi a granulometria fine o in polvere
Attacchi al processo: Filettatura, flange e connessioni igieniche (Tri-Clamp)
Temperatura: da -40 a +80°C (da -40 a +170°F)
Pressione: da -1 a +2bar (da -14.5 a +30psi)
Lunghezza del sensore: da 750mm a 20,000mm
Materiale del sensore: 316L (3,2µm, 0,8µm, ricoperto in PTFE)
Certificati internazionali per l'utilizzo in aree con pericolo di esplosione
Vantaggi
SIL2 secondo IEC 61508
Assenza di parti meccaniche in movimento: nessuna usura, lunga vita operativa
Insensibile a vibrazioni esterne e depositi: funzionamento che non richiede manutenzione, indipendente dai solidi sfusi
Vari inserti elettronici: ad es. NAMUR, relè, tristore e uscite del segnale PFM per un perfetto allineamento con il sistema di controllo dell'impianto
Indicazione di depositi e abrasione, impostazione di densità e ritardo di commutazione selezionabile
Disponibilità di sensori rivestiti e lucidati
Leader di mercato nel settore del controllo di livello per prodotti solidi, con applicazioni dal 1967
Video
Selezione Extended
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
Selezioni FLEX | Eccellenza tecnica | Semplicità |
---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
Predecessore
-
-
Informazioni tecniche (TI)
Soliphant M FTM52
Versione italiana - 05/2021
A vibrazione
EN IT 31/05/202119/04/202128/12/2020Lingua:
Italiano
Versione:
31/05/2021
Dimensione del file:
1.2 MB
Nome del file:
TI01572FIT_0321.pdf
-
-
-
Protezione dal rischio di esplosione
Product family: Soliphant M
Versione inglese - 02/2013
Product root: FTM50-, FTM51-, FTM52- Region: USA Approval agency: FM Protection: DIP, IS, NI, S, 015 ~ 395
Lingua:
Inglese
Versione:
20/02/2013
Dimensione del file:
268.7 KB
Nome del file:
FM3023722_CoC_3045912_2013_02_20.pdf
-
-
-
Informazioni tecniche (TI)
Soliphant M FTM52
A vibrazione
EN IT 31/05/202119/04/202128/12/2020Lingua:
Italiano
Versione:
31/05/2021
Dimensione del file:
1.2 MB
Nome del file:
TI01572FIT_0321.pdf
-
-
-
Informazioni tecniche (TI)
Soliphant M FTM50, FTM51, FTM52
Interruttore di livello
Interruttore di livello a vibrazioni universale per solidi sfusi a grana
fine e per aree a rischio di esplosioneEN IT 24/10/201908/01/201813/07/201701/03/201712/07/2016Lingua:
Italiano
Versione:
26/05/2008
Dimensione del file:
3.5 MB
Nome del file:
TI392FIT_0408.PDF
-
-
-
Short Instruction (KA)
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
EN IT 19/05/2021Lingua:
Inglese
Versione:
19/05/2021
Dimensione del file:
358.8 KB
Nome del file:
KA00631FA2_0705.pdf
-
-
-
Short Instruction (KA)
Exchange of electronic insert on Soliphant M FTM50, FTM51, FTM52
Exchangeof electronic insert on Soliphant M FTM50, FTM51, FTM52
EN IT 19/05/2021Lingua:
Inglese
Versione:
19/05/2021
Dimensione del file:
302.5 KB
Nome del file:
KA00622FA2_0909.pdf
-
-
-
Short Instruction (KA)
Soliphant M FTM52 Operating Instruction
Universal vibration limit switch for fine-grained bulk solids,
also for explosion-hazardous areasEN IT 08/01/201813/07/201701/03/201713/07/201601/06/2007Lingua:
Inglese
Versione:
08/01/2018
Dimensione del file:
962.5 KB
Nome del file:
KA00230FA6_1618.pdf
-
-
-
Short Instruction (KA)
Soliphant FTM5x Operating instruction
Level limit switch for fine-grained bulk solids with separate housing
Instruction for mounting an shorteningEN IT 13/07/201601/02/200702/12/2005Lingua:
Inglese
Versione:
13/07/2016
Dimensione del file:
973.6 KB
Nome del file:
KA00264FA6_1316.pdf
-
-
-
Short Instruction (KA)
Soliphant FTM5x Operating Instruction
Point Level Switch for fine-grained bulk solids with separate housing
and armored tube.
Instruction for mounting and shorteningEN IT 13/07/201601/02/200701/10/2005Lingua:
Inglese
Versione:
13/07/2016
Dimensione del file:
1.1 MB
Nome del file:
KA00265FA6_1316.pdf
-
-
-
Short Instruction (KA)
Soliphant M FTM50, FTM51, FTM52
Point Level Switch for fine-grained bulk solids with separate housing.
Instruction for demounting and mounting of the sensorEN IT 13/07/201601/02/200701/05/2006Lingua:
Inglese
Versione:
13/07/2016
Dimensione del file:
327 KB
Nome del file:
KA00273FA6_1316.pdf
-
-
-
Short Instruction (KA)
Soliphant M FTM52 Operating Instructions
Rope shortening
EN IT 13/07/201601/06/200701/02/200723/06/2005Lingua:
Inglese
Versione:
13/07/2016
Dimensione del file:
831.6 KB
Nome del file:
KA00231FA6_1316.pdf
-
-
-
Short Instruction (KA)
Mounting the adapter set on Soliphant M FTM50, FTM51, FTM52
Mounting the adapter set on Soliphant M FTM50, FTM51, FTM52
EN IT 19/05/2021Lingua:
Inglese
Versione:
19/05/2021
Dimensione del file:
209.7 KB
Nome del file:
KA00633FA2_0705.pdf
-
