Sintesi delle specifiche
Max pressione di processo a 20°C
Lunghezza su richiesta (mm)
Campo applicativo

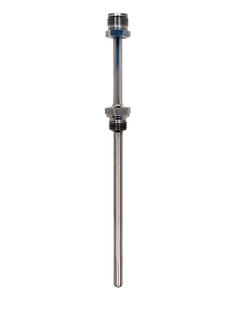

Questo tubo di protezione è un elemento importante per i punti di misura della temperatura e in quasi tutti i processi industriali, soprattutto per nell'industria chimica fine. Serve per proteggere l'inserto di misura o gli elementi del sensore da fluidi di processo aggressivi, alte pressioni e portate e consente la sostituzione del termometro durante il funzionamento.
Vantaggi

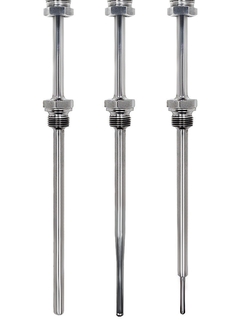

Estremità del tubo con diametro ridotto o rastremato, per un tempo di risposta più rapido
Lunghezza di immersione personalizzabile
Finitura della superficie Ra < 0,8 μm
SS 316L/1.4404, SS 316Ti/1.4571 e Hastelloy C per le parti bagnate
I più comuni attacchi al processo filettati disponibili di serie; altri su richiesta
Certificato del materiale (3.1.B)
Test con liquidi penetranti sulle saldature
Prodotti semplici
Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
Prodotti standard
Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
Prodotti di fascia alta
Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
Prodotti speciali
Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Selezioni FLEX
Eccellenza tecnica
Semplicità
Selezione Fundamental
Soddisfa le tue esigenze di misurazione di base
Eccellenza tecnica
Semplicità
Selezione Lean
Gestisci agevolmente i tuoi processi core
Eccellenza tecnica
Semplicità
Selezione Extended
Ottimizza i tuoi processi con tecnologie innovative
Eccellenza tecnica
Semplicità
Selezione Xpert
Controlla le tue applicazioni più impegnative
Eccellenza tecnica
Semplicità
Caratteristica / Applicazione
stile metrico DIN 43772 Forma 2G/3G attacco al processo filettato con collo
Collegamento da testa
filettatura esterna: M24 x 1.5 1/2" NPT
Lunghezza su richiesta (mm)
Attacco al processo
filettatura: G1/2" G1/2" G3/4" G1" 1/2" NPT 3/4" NPT R1/2" R3/4" R1" M20 x 1.5
Diametro (mm) del tubo del pozzetto termometrico
9 mm (0,35") 11 mm (0,43") 12 mm (0,47") 15 mm (0,59")
Materiale parti bagnate
1.4404 (316L) 1.4571 (316Ti) Alloy 600 (2.4816) 2.4819 (Alloy)
Finitura parti bagnate (Ra)
Range temperatura
-200...1.100 °C (-328...2.012 °F)
Max pressione di processo a 20°C
Max pressione di processo a 400°C
Dipende dalla connessione al processo
