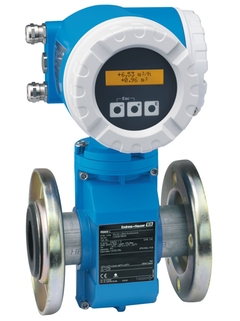

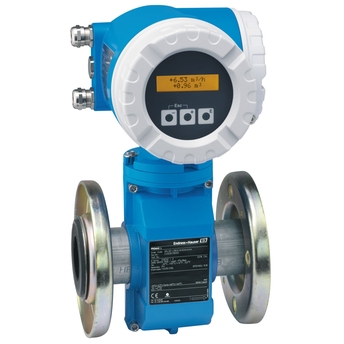

Promag 50L

Elettromagnetico

Misuratore di portata con sensore dal peso ottimizzato e concetto di elettronica modulare. Perfettamente adatto alle applicazioni standard nel settore delle acque e acque reflue.

Costi di installazione ridotti - montaggio flessibile con concetto di flangia scorrevole (DN <350/14") unico nel suo genere. Misura di portata con risparmio energetico - senza perdite di carico dovute alla costrizione della sezione. Non richiede manutenzione - senza parti in movimento. Sensore più leggero, fino al 30% di peso in meno. Diametro nominale: DN 25 ... 2400 (1 ... 94").

Messa in servizio rapida - Menu Quick Setup specifici per l'applicazione. Funzionamento sicuro - il display fornisce informazioni di processo di facile lettura. Completa compatibilità industriale - IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o separata.

Flangia scorrevole; flangia scorrevole stampata: DN 25 ... 300 (1 … 12")
Flangia fissa: DN 350 … 2400 (14 … 90")

Rivestimento: PTFE; poliuretano; gomma dura
Elettrodi: 1.4435 (316L); Alloy C22, 2,4602 (UNS N06022)

Portata volumetrica

Portata volumetrica (standard): ±0,5% v.i. ±1 mm/s (0.04 "/s)
Portata volumetrica (opzione): ±0,2 % v.i. ±2 mm/s (0.08 "/s)

9 dm³/min … 162 000 m³/h (2.5 gal/min … 1030 Mgal/d)

PN 16, Classe 150

Rivestimento in gomma dura: 0 ... +80 °C (32 … 176 °F)
Rivestimento in poliuretano: –20 ... +50 °C (–4 ... +122 °F)
Rivestimento in PTFE: –20 ... +50 °C (–4 ... +122 °F)

Flangia in acciaio al carbonio: -10 ... +60 °C (14 … 140 °F)
Flangia in acciaio inox: -40 ... +60 °C (-40 ... +140 °F)

DN 25 ... 300 (1 ... 12"): AlSi10Mg, rivestita
DN 350 ... 2400 (14 … 90"): acciaio al carbonio con vernice protettiva
Vano collegamenti del sensore: AlSi10Mg, rivestito

A: alluminio pressofuso verniciato a polvere

Versione compatta: IP66/67, custodia Type 4x
Sensore in versione separata (standard): IP66/67, custodia Type 4x
Sensore in versione separata (opzionale): IP68, custodia Type 6P
Trasmettitore in versione separata: IP67, custodia Type 4x

Display a 2 righe retroilluminato con pulsanti
Configurazione eseguibile mediante display locale e tool operativi

3 uscite:
0-20 mA (attiva)/4-20 mA (attiva/passiva)
Uscita impulsi/frequenza (passiva)
Uscita contatto (passiva)

Ingresso di stato

HART
PROFIBUS PA/DP

16 … 62 V c.c.
85 … 260 V c.a. (45 … 65 Hz)
20 … 55 V c.a. (45 … 65 Hz)

cCSAus

CE, C-tick

Certificato materiali 3.1, taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

Approvazione per acqua potabile: ACS, KTW/W270, NSF 61, WRAS BS 6920
