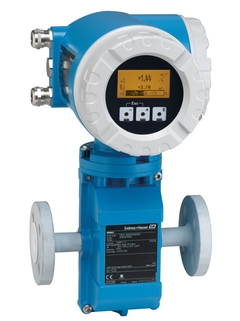

Nome del prodotto
std_productprofile_product_usp_34654_1508938758. Adatto per applicazioni di base nell'industria chimica e di processo.
Caratteristiche del sensore
Sensore economico - soluzione ideale per le esigenze di base. Misura di portata a risparmio energetico - nessuna perdita di pressione dovuta alla costrizione della sezione trasversale. Nessuna manutenzione - nessuna parte in movimento. Diametro nominale: max. DN 600 (24"). Omologazioni Ex per la Zona 2. Rivestimento in PTFE.
Caratteristiche del trasmettitore
std_productprofile_product_benefits_34656_1508940491. std_productprofile_product_benefits_34658_1508940614. std_productprofile_product_benefits_34657_1508940613. std_successorproducts_product_differentiating_tech_features_35324_1509527963. std_successorproducts_product_differentiating_tech_features_35325_1509527962. std_successorproducts_product_differentiating_tech_features_35326_1509527956.
Diametro
DN 15 ... 600 (½ ... 24")
Materiali delle parti bagnate
Rivestimento: PTFE Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalio
Errore di misura massimo
Portata volumetrica: ±0,2% v.i. ±2 mm/s (0.08 "/s)
Campo di misura
4 dm³/min … 9600 m³/h (1 … 44 000 gal/min)
Temperatura di processo
–10 … +110 °C (+14 … +230 °F)
Temperatura ambiente
–10 … +60 °C (+14 … +140 °F)
Materiale del corpo del sensore
da DN 15 a 300 (½ to 12"): AlSi10Mg, rivestito da DN 350 a 600 (14 to 24"): acciaio al carbonio con vernice protettiva Custodia di connessione al sensore: AlSi10Mg, rivestita
Materiale della custodia del trasmettitore
Alluminio pressofuso verniciato a polvere
Protezione elettronica
Versione compatta: IP67, custodia Type 4x Sensore in versione separata (standard): IP67, custodia Type 4x Sensore in versione separata (opzionale): IP68, custodia Type 6P Trasmettitore in versione separata: IP67, custodia Type 4x
Display / Operazione
Display a 4 righe retroilluminato con touch control (controllo dall'esterno) Configurazione eseguibile mediante display locale, web browser web e tool operativi
Uscite
4 uscite modulari: 0-20 mA (attiva)/4-20 mA (attiva/passiva) Impulsi/frequenza (passiva) Uscita relè Uscita contatto (passiva)
Ingressi
2 ingressi modulari: Ingresso di stato 0-20 mA (attivo)/4-20 mA (attivo/passivo)
Comunicazione
HART, PROFIBUS PA/DP, Fieldbus Foundation, Modbus RS485, EtherNet/IP
Alimentazione
16 … 62 V c.c. 85 … 260 V c.a. (45 … 65 Hz) 20 … 55 V c.a. (45 … 65 Hz)
Certificati e approvazioni metrologiche
Certificato materiali 3.1, taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)
Certificati e approvazioni per pressione
Certificati dei materiali
Certificato materiali 3.1
68 documenti
Proline Promag 53E
Technical Information
Electromagnetic flowmeter
EN
IT
Tedesco French Russo Cinese
27/11/2017
01/04/2014
Lingua:
Inglese
Versione:
27/11/2017
Dimensione del file:
2.3 MB
Nome del file:
TI01164DEN_0217.pdf
Proline Promag 53
PROFIBUS DP/PA
Sistema elettromagnetico per la misura di portata
EN
IT
Tedesco Spagnolo French Polacco
27/11/2017
01/02/2015
01/04/2014
28/06/2010
23/12/2009
Lingua:
Italiano
Versione:
01/08/2007
Dimensione del file:
7.4 MB
Nome del file:
BA053DIT.PDF
Proline Promag 53
FOUNDATION Fieldbus
Operating Instructions
Electromagnetic flowmeter
EN
IT
Tedesco Russo
27/11/2017
01/02/2015
01/04/2014
01/12/2009
01/03/2002
Lingua:
Inglese
Versione:
27/11/2017
Dimensione del file:
7.2 MB
Nome del file:
BA00052DEN_1517.pdf
Proline Promag 53
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
IT
Tedesco
27/11/2017
01/02/2015
01/04/2014
23/12/2009
01/10/2005
Lingua:
Inglese
Versione:
27/11/2017
Dimensione del file:
10.3 MB
Nome del file:
BA00117DEN_1517.pdf
Istruzioni di funzionamento
PROline Promag 53
HART
Misuratore di portata elettromagnetico
EN
IT
Bulgaro Ceco Tedesco Spagnolo French Ungherese Giapponese Polacco Portoghese Russo Cinese
27/11/2017
01/02/2015
01/12/2014
01/04/2014
18/12/2009
Lingua:
Italiano
Versione:
01/02/2015
Dimensione del file:
2.2 MB
Nome del file:
BA00047DIT_1515.pdf
PROline Promag 53
HART
Descrizione delle funzioni
dello strumento
Sistema elettromagnetico per la misura di portata
EN
IT
Bulgaro Ceco Tedesco Spagnolo French Ungherese Giapponese Polacco Russo
01/12/2014
18/12/2009
01/03/2005
15/10/2003
01/06/2001
Lingua:
Italiano
Versione:
01/03/2005
Dimensione del file:
2.8 MB
Nome del file:
BA048DIT_0305.PDF
Proline Promag 53
Brief Operating Instructions
Electromagnetic flowmeter
EN
IT
Tedesco Spagnolo French Olandese Portoghese Cinese
27/11/2017
09/09/2015
01/02/2015
01/04/2014
01/03/2011
Lingua:
Italiano
Versione:
27/11/2017
Dimensione del file:
3.8 MB
Nome del file:
KA00028DIT_1717.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
IT
Tedesco
15/10/2024
01/10/2018
28/06/2012
Lingua:
Inglese
Versione:
15/10/2024
Dimensione del file:
797.3 KB
Nome del file:
EA00098DA2_1624-00.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
IT
Tedesco
15/11/2018
18/11/2011
Lingua:
Inglese
Versione:
15/11/2018
Dimensione del file:
455.1 KB
Nome del file:
EA00063DA2_1518.pdf
Replacing transmitter parts
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Prosonic Flow 90, 93, t-mass 65, Cubemass 8CN, CNGmass 8DF
EN
IT
Tedesco
01/04/2019
18/11/2011
Lingua:
Inglese
Versione:
01/04/2019
Dimensione del file:
1.2 MB
Nome del file:
EA00037DA2_1519.pdf
Cerca parti di ricambio per numero disegno
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Numero disegno
Codice d'ordine
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Numero disegno
Codice d'ordine
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Numero disegno
Codice d'ordine
F
71039466
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Numero disegno
Codice d'ordine
F
50096747
Set NTP 50/53 20-55VAC 16-62VDC HE
Numero disegno
Codice d'ordine
F
71039468
Kit 10 fusibili 250 VAC T800 MA
Numero disegno
Codice d'ordine
7
50094002
Kit 10 fusibili T 2A00/250V
Numero disegno
Codice d'ordine
7
50094003
Kit meas. amplifier PMAG 53 WEA
Numero disegno
Codice d'ordine
B
50106085
Kit meas. amplifier 53 WEA HE
Numero disegno
Codice d'ordine
B
71039454
Kit meas. amplifier PMAG 53 SEA
Numero disegno
Codice d'ordine
B
50106087
Kit meas. amplifier 53 SEA HE
Numero disegno
Codice d'ordine
B
71039456
Kit meas. amplifier PMAG 53 EES
Numero disegno
Codice d'ordine
B
50106086
Kit meas. amplifier 53 EES HE
Numero disegno
Codice d'ordine
B
71039455
Kit meas. amplifier Pmag 53 CN
Numero disegno
Codice d'ordine
B
50108133
Kit meas. amplifier 53 CN HE
Numero disegno
Codice d'ordine
B
71039457
Kit amp. 53, HART7, DE+FR+IT+ES+EN
Numero disegno
Codice d'ordine
B
71261680
Kit amp. 53, HART7, DE+FR+IT+ES+EN, HE
Numero disegno
Codice d'ordine
B
71261682
Kit amp. 53, HART7, RU+NL+PT+CS+EN
Numero disegno
Codice d'ordine
B
71261686
Kit amp. 53, HART7, RU+NL+PT+CS+EN, HE
Numero disegno
Codice d'ordine
B
71261687
Kit amp. 53, HART7, ZH+PL+ID+EN
Numero disegno
Codice d'ordine
B
71261690
Kit amp. 53, HART7, ZH+PL+ID+EN, HE
Numero disegno
Codice d'ordine
B
71261692
Kit amp. 53, HART7, JA+SV+NO+FI+EN
Numero disegno
Codice d'ordine
B
71261693
Kit amp. 53, HART7, JA+SV+NO+FI+EN, HE
Numero disegno
Codice d'ordine
B
71261694
Kit com 53/83/93/65 curr/freq/2Relay Ex
Numero disegno
Codice d'ordine
C
50098300
Kit I/O current/frequency/2Relay HE EX
Numero disegno
Codice d'ordine
C
71039475
Kit com 53/55/83/93 curr./freq. out Ex
Numero disegno
Codice d'ordine
C
50098301
Kit I/O corrente/frequenza out HE EX
Numero disegno
Codice d'ordine
C
71039476
Numero disegno
Codice d'ordine
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Numero disegno
Codice d'ordine
C
71066580
Kit I/O Foundation Fieldbus C14 EX
Numero disegno
Codice d'ordine
C
71095035
Kit I/O Foundation Fieldbus HE C14 EX
Numero disegno
Codice d'ordine
C
71095037
Kit I/U 50/53/55/83/65/8ME Profib. DP Ex
Numero disegno
Codice d'ordine
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Numero disegno
Codice d'ordine
C
71039484
Kit Com ModbusRS485+stat.In 2Interf.Ex
Numero disegno
Codice d'ordine
D
71021743
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Numero disegno
Codice d'ordine
D
71039485
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Numero disegno
Codice d'ordine
D
50108002
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
Numero disegno
Codice d'ordine
D
71039486
Kit Com53/8X/93/65 curr.out 3 Interf.Ex
Numero disegno
Codice d'ordine
D
50096833
Kit I/O current out 3 Interface HE EX
Numero disegno
Codice d'ordine
D
71039477
Kit I/O Modulo 53/83 Ethernet
Numero disegno
Codice d'ordine
D
71105712
Kit Sub PCB 53/8X/93/65 current out
Numero disegno
Codice d'ordine
2
50096834
Kit Sub PCB uscita corrente HE
Numero disegno
Codice d'ordine
2
71039487
Kit Sub PCB 53/8X/93/65 frequency out
Numero disegno
Codice d'ordine
3
50096835
Kit Sub PCB 53/8X/93/65 frequency out
Numero disegno
Codice d'ordine
3
50096835
Kit Sub PCB frequency out HE
Numero disegno
Codice d'ordine
3
71039489
Kit Sub PCB frequency out HE
Numero disegno
Codice d'ordine
3
71039489
Kit Sub PCB 53/8X/93/65 Status input
Numero disegno
Codice d'ordine
4
50096837
Kit Sub PCB Status input HE
Numero disegno
Codice d'ordine
4
71039492
Kit Sub PCB Pline53/83/93 Relay out
Numero disegno
Codice d'ordine
5
50096836
Kit Sub PCB Pline53/83/93 Relay out
Numero disegno
Codice d'ordine
5
50096836
Numero disegno
Codice d'ordine
5
71039491
Numero disegno
Codice d'ordine
5
71039491
Numero disegno
Codice d'ordine
6
50098562
Kit Sub PCB current input HE
Numero disegno
Codice d'ordine
6
71039488
Kit Sub PCB 53/83 Ethernet
Numero disegno
Codice d'ordine
37
71105711
Kit modulo display, da parete
Numero disegno
Codice d'ordine
J
50096755
Numero disegno
Codice d'ordine
E
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Numero disegno
Codice d'ordine
21
50094017
Kit Bus/connec.b.5X/40/8X/65 field hous.
Numero disegno
Codice d'ordine
G
50094016
Kit Bus/scheda di connessione Ethernet
Numero disegno
Codice d'ordine
G
71105709
Kit connec. board PMAG5X wall enclo.
Numero disegno
Codice d'ordine
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Numero disegno
Codice d'ordine
19
71039496
Set Anschlussprint PMAG 5X I/O Wandgeh
Numero disegno
Codice d'ordine
18
50094014
Numero disegno
Codice d'ordine
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Numero disegno
Codice d'ordine
A
71039497
Kit Termin.Block field hous. 5X/8X/40/65
Numero disegno
Codice d'ordine
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Numero disegno
Codice d'ordine
30
50108140
Kit T-DAT Transmitter Data Chip
Numero disegno
Codice d'ordine
1
50094004
Kit S-Dat Promag 53 programmed
Numero disegno
Codice d'ordine
S
71003948
Kit Cover 5X/40/8X/65 with window
Numero disegno
Codice d'ordine
8
50094026
Kit Cover 5X/40/8X/65 version blind
Numero disegno
Codice d'ordine
9
50094028
Kit Cover 10/5X/40/8X/93/65 Conn.termi.
Numero disegno
Codice d'ordine
10
50094038
Kit Cover 10/5X/40/8X/93/65 Conn.termi.
Numero disegno
Codice d'ordine
26
50094038
Kit 10 ghiandole di cavo M20x1,5
Numero disegno
Codice d'ordine
15
50098036
Kit 10 ghiandole di cavo M20x1,5
Numero disegno
Codice d'ordine
15
50096840
Set 10 Erweiterungen M20x1,5/NPT1/2"
Numero disegno
Codice d'ordine
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Numero disegno
Codice d'ordine
15
50098041
Kit ghiandola di cavo Profibus PA
Numero disegno
Codice d'ordine
15
50098037
Kit ghiadole di cavo Found. Fieldbus
Numero disegno
Codice d'ordine
15
50094984
Kit 2 cable glands G1/2" Nema 6P
Numero disegno
Codice d'ordine
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Numero disegno
Codice d'ordine
15
71029352
Kit 1 Bus connector 53/83 Ethernet
Numero disegno
Codice d'ordine
15
71105713
Kit 1 Bus connector 53/83 Ethernet
Numero disegno
Codice d'ordine
15
71105713
Set Printträger kpl Feldgehäuse
Numero disegno
Codice d'ordine
12
50096839
Kit boccola a di campo/cassa acciaio
Numero disegno
Codice d'ordine
14
50099102
Kit Ground terminal / Cover clamp
Numero disegno
Codice d'ordine
13
50096841
Kit guarnizione coperchio a parete cont
Numero disegno
Codice d'ordine
20
50094041
Kit 10 guarnizione coperchio a contenti
Numero disegno
Codice d'ordine
11
50094050
Kit parts hous.W/P/H/S/D/L comp. Stnd/HT
Numero disegno
Codice d'ordine
22
50098020
Kit parts hous. W/P/H/S/D/L FS Stnd/HT
Numero disegno
Codice d'ordine
24
50098019
Kit housing gasket W/P/S/D/L FS Stnd/HT
Numero disegno
Codice d'ordine
25
50098023
Kit hous. gasket W/P/S /D/L comp.Stnd/HT
Numero disegno
Codice d'ordine
23
50098024
Promag, versione cavo remoto
Promag 53, kit conversione input/output
Trasm. 10/50/51/53/55 set di montaggio
Promag L/W/P/S/E, Kit cavo di terra
Promag, dischi di terra/disco di protez.
Promag 53/55, pacchetto software
Diamo valore alla tua privacy
Utilizziamo i cookie per migliorare la tua esperienza di navigazione, raccogliere dati statistici per ottimizzare la funzionalità del sito e fornire contenuti o annunci pubblicitari personalizzati.
Selezionando "Accetta tutti", ci autorizzi a utilizzare i cookie.
Per maggiori dettagli, consulta la nostra Politica sui cookie .
Personalizzare
Accetta solo l'essenziale
Accetta tutti
