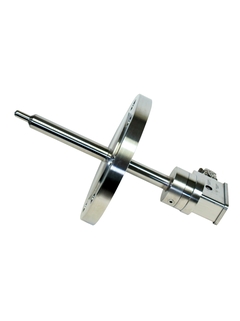

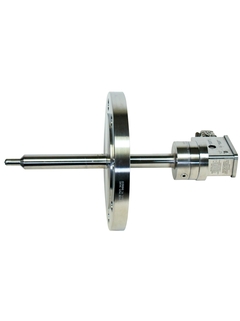

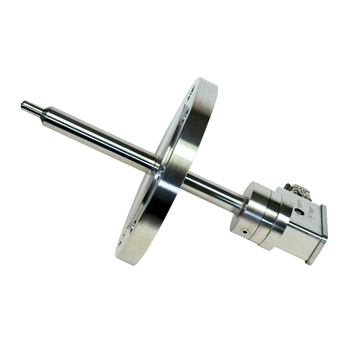

La sonda Raman Rxn-41 è una robusta sonda a inserzione nel processo senza sistema di gestione dei campioni. Il suo design a cavo singolo semplifica l'installazione, elimina gli scenari di rischio e riduce al minimo i costi di installazione dovuti a lunghi tratti di fibra nell'ambiente di processo. La sonda Rxn-41 è perfettamente idonea all'uso in impianti chimici e raffinerie per la misura di produzioni in batch o a flusso continuo. Per le misure dirette in fluidi criogenici, la sonda Raman Rxn-41 è disponibile una versione criogenica ottimizzata.
Industria chimica: monitoraggio della reazione, miscelazione, monitoraggio di alimentazione e prodotto finale
Polimeri: monitoraggio della reazione di polimerizzazione, miscelazione di polimeri
Industria farmaceutica: monitoraggio della reazione API, cristallizzazione, polimorfi, funzionamento dell'unità produttiva di sostanze farmaceutiche
Oil&Gas: miscelazione di carburanti, caratterizzazione di carburanti
Vantaggi
Costruita in base ai requisiti dei singoli siti
Sonda con design a tenuta stagna
Indicatore “laser on” integrato
Fibra ottica one in/one out
Compatibilità per l'inserzione diretta
Soddisfacimento degli standard di sicurezza per gli apparecchi a pressione Categoria 1
Idoneità per aree pericolose/ambienti classificati
Spettroscopia Raman - tecnologia avanzata di analisi ottica
Aumento della sicurezza dell'impianto, garanzia della qualità del prodotto e ottimizzazione delle operazioni. La spettroscopia Raman misura la composizione e la struttura molecolare dei campioni, dal laboratorio al processo, in tempo reale.
I nuovi analizzatori TDLAS si avvalgono di design aggiornati e più opzioni di connettività per
fornire un elevato grado di precisione e affidabilità senza i tradizionali problemi.
Date un'occhiata ai risultati presentati dallo studio di settore GERG sull'uso di un analizzatore Raman Rxn4 e di una sonda criogenica Raman Rxn-41 per la misura affidabile della composizione chimica dell'LNG in applicazioni di misura fiscale.
Aumento della sicurezza dell'impianto, garanzia della qualità del prodotto e ottimizzazione delle operazioni. La spettroscopia Raman misura la composizione e la struttura molecolare dei campioni, dal laboratorio al processo, in tempo reale.
La copertura spettrale della sonda è limitata dalla copertura dell'analizzatore utilizzato.
Potenza massima del laser nella testa della sonda (mW)
<499
Interfaccia campione
Temperatura configurazione standard 1": -30 ... 120 °C (acciaio inox 316L) -30 ... 150 °C (Alloy C276) -30 ... 150 °C (titanio grado 2) Temperatura configurazione criogenica 1": -196 ... 70 °C (Alloy C276) -196 ... 70 °C (combinazione ibrida in metallo) Temperatura configurazione standard 2.375": -30 ... 120 °C (acciaio inox 316L) -30 ... 150 °C (Alloy C276) Rampa di temperatura: ≤30 °C/min Flangia: fino a 305 mm di diametro, flange ASME B16.5 o DIN EN1092 Type B disponibili su richiesta Umidità relativa: fino al 95%, senza condensa
Pressione
Pressione min. (Bara): vuoto completo (0 Bara) ma non ultra alto vuoto (UHV) quando il degasaggio può essere un problema Pressione max. (Barg) Sonda da 1": 77,0 (acciaio inox 316L) 98,5 (Alloy C276) 76,0 (titanio grado 2) Sonda criogenica da 1": 111,0 (Alloy C276) 87,5 (combinazione ibrida in metallo) Sonda da 2.375" (Barg): 42,7 (acciaio inox 316L) 66,1 (Alloy C276)
Materiali parti bagnate
Opzione in 316L Metallo: acciaio inox 316L Finestra: zaffiro a elevata purezza Opzione in C276 Metallo: Alloy C276 Finestra: zaffiro a elevata purezza Opzione in titanio Metallo: titanio grado 2 Finestra: zaffiro a elevata purezza Combinazione ibrida in metallo opzionale Metallo: acciaio inox 316L, Alloy C276 Finestra: zaffiro a elevata purezza
Cavo in fibra ottica
Cavo venduto separatamente
Lunghezza
La lunghezza massima di immersione dipende dalla scelta del materiale

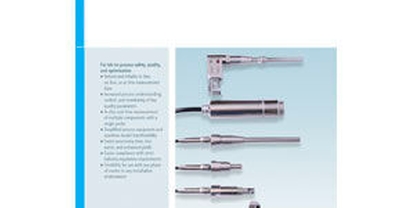

An overview brochure about the Raman Rxn-41 probe, a Raman spectroscopy probe for cryogenic liquid measurement powered by Kaiser Raman technology in the Oil & Gas / LNG industry.
An overview brochure about our Raman Rxn5 analyzer (including the Raman Rxn-30 probe, the Rxn-40 probe, and the Rxn-41 probe), a Raman spectroscopy analyzer system for gas phase measurements powered by Kaiser Raman technology.
Raman analyzer application guide for the oil & gas and chemical
industries - Composition analysis of gas streams and LNG
PU (Pubblicazione)
Versione inglese - 12/2021
New version available in English
A guide to our Raman spectroscopy analyzer and probe portfolio, powered by Kaiser Raman technology, for composition analysis of gas streams and LNG (includes the Raman Rxn4 analyzer, the Raman Rxn5 analyzer, the Raman Rxn-30 probe, and Raman Rxn-41 probe) in the chemical industry and oil & gas industry.
