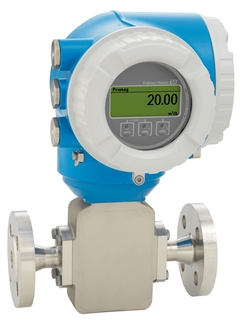

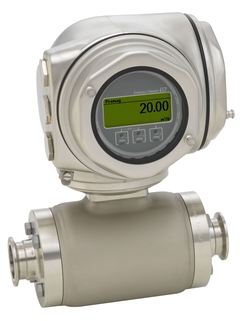

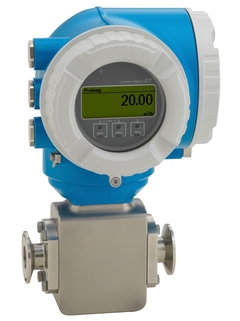

![Flussimetro elettromagnetico Proline Promag H 300 per l'industria alimentare, delle bevande e farmaceutica Flussimetro elettromagnetico Proline Promag H 300 per l'industria alimentare, delle bevande e farmaceutica](/__image/a/3513967/k/f427e9443e4ec80f41a7cd67746fe481f5142372/ar/1-1/w/344/t/jpg/b/ffffff/n/true/fn/Proline%20Promag%20H%20300%20%2F%205H3B%20with%20Tri-Clamp%20connections%20for%20the%20food%20&%20beverages%20and%20life%20sciences%20industries%20-%20PP03.jpg)
Sintesi delle specifiche
-
Errore di misura massimo
Portata volumetrica (standard): ±0,5 % v.i. ± 1 mm/s (0.04 in/s)
Portata volumetrica (opzione): ±0,2 % v.i. ± 2 mm/s (0.08 in/s) -
Campo di misura
Da 0.06 dm³/min a 600 m³/h (da 0.015 gal/min a 2 650 gal/min)
-
Temperatura di processo
–20...+150 °C (–4...+302 °F)
-
Campo di pressione
PN 40, Classe 150, 20K
-
Materiali delle parti bagnate
Rivestimento: PFA
Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalio; Platino
Attacchi al processo: acciaio inossidabile, 1.4404 (F316L); PVDF; manicotto adesivo in PVC; manicotto adesivo in PVC
Guarnizioni.
Guarnizione O-ring (EPDM, FKM, FKM, Kalrez), guarnizione stampata asettica (EPDM, FKM, silicone)
Anelli di messa a terra: acciaio inossidabile, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalio.
Campo applicativo
Promag H è il sensore ideale per le applicazioni igieniche più esigenti nell'industria alimentare, delle bevande e farmaceutica. Grazie al trasmettitore compatto, Promass H 300 offre elevata flessibilità in termini di funzionamento e integrazione nel sistema: accesso da un lato, display separato, migliori opzioni di connettività. Heartbeat Technology consente conformità e sicurezza di processo in qualsiasi momento.
Il principio di misura bidirezionale è praticamente indipendente dalla pressione, dalla densità, dalla temperatura e dalla viscosità
Dedicato ad applicazioni impegnative nei settori alimentare, delle bevande e farmaceutico.
Proprietà del dispositivo
Rivestimento in PFA
Corpo del sensore in acciaio inox (3-A, EHEDG)
Parti bagnate adatte a cicli di pulizia CIP/SIP
Custodia igienica compatta a doppio scomparto con IP69 e fino a 3 I/O
Display retroilluminato con Touch Control e accesso WLAN
Display separato disponibile
Vantaggi
Concetto flessibile per l'installazione - numerose connessioni al processo igieniche
Misura della portata a risparmio energetico - nessuna perdita di pressione dovuta alla sezione del tubo
Senza parti in movimento - non necessita di manutenzione
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O ed Ethernet liberamente combinabili
Complessità e varietà ridotte – configurazione libera della funzionalità ingresso/uscita
Funzione di verifica integrata – Heartbeat Technology
